電路“干接點”、“濕接點”在消防線路中的應用

文章出處:http://m.yeliqing.cn/責任編輯:消防檢測儀器設備人氣:1123發表時間:2020-07-09 15:23:29
電路“干接點”、“濕接點”在消防線路中的應用

干接點的定義

無源開關;具有閉合和斷開的2種狀態;2個接點之間沒有極性,可以互換。

常見的干接點信號有:

1)各種開關如:限位開關、行程開關、腳踏開關、旋轉開關、溫度開關、液位開關等;

2)各種按鍵;

3)各種傳感器的輸出,如:環境動力監控中的傳感器:水浸傳感器、火災報警傳感器、玻璃破碎、振動、煙霧和凝結傳感器;

4)繼電器、干簧管的輸出。

濕接點的定義

有源開關;具有有電和無電的2種狀態;2個接點之間有極性,不能反接;

常見的濕接點信號有:

1)如果把以上的干接點信號,接上電源,再跟電源的另外一極,作為輸出,就是濕接點信號;工業控制上,常用的濕接點的電壓范圍是DC0~30V,比較標準的是DC24V;AC110~220V的輸出也可以是濕接點,盡管這樣做比較少;

2) 把TTL電平輸出作為濕接點,也未嘗不可;一般情況下,TTL電平需要帶緩沖輸出的,例如:7407、245、244等,與VCC等構成回路;244、245也可以跟gnd構成回路;才能驅動遠方的光耦。

3)NPN三極管的集電極輸出和VCC;

4)達林頓管的集電極輸出和VCC;

5)紅外反射傳感器和對射傳感器的輸出;

干接點的優點

1)隨便接入,降低工程成本和工程人員要求,提高工程速度

2)處理干接點開關量數量多

3)連接干接點的導線即使長期短路既不會損壞本地的控制設備,也不會損壞遠方的設備

4)接入容易,接口容易統一

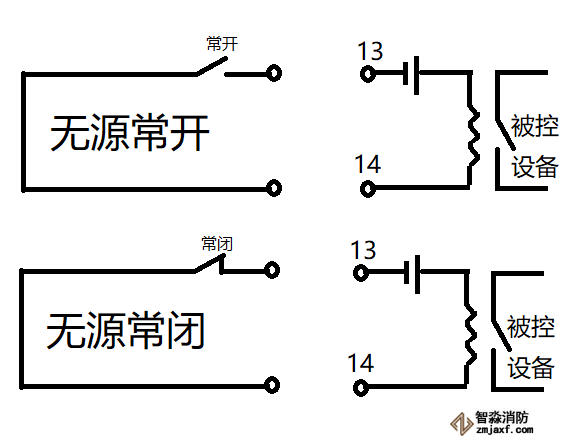

無源信號(干接點),分為兩種,無源常開和無源常閉,如下圖:

特點:不帶電源,有一定容量的,消防系統中一般能承受DC30V/1A的電流,所以一般是接入到消防模塊中。

有源信號(濕接點),由電源加上一個開關組成如下圖:

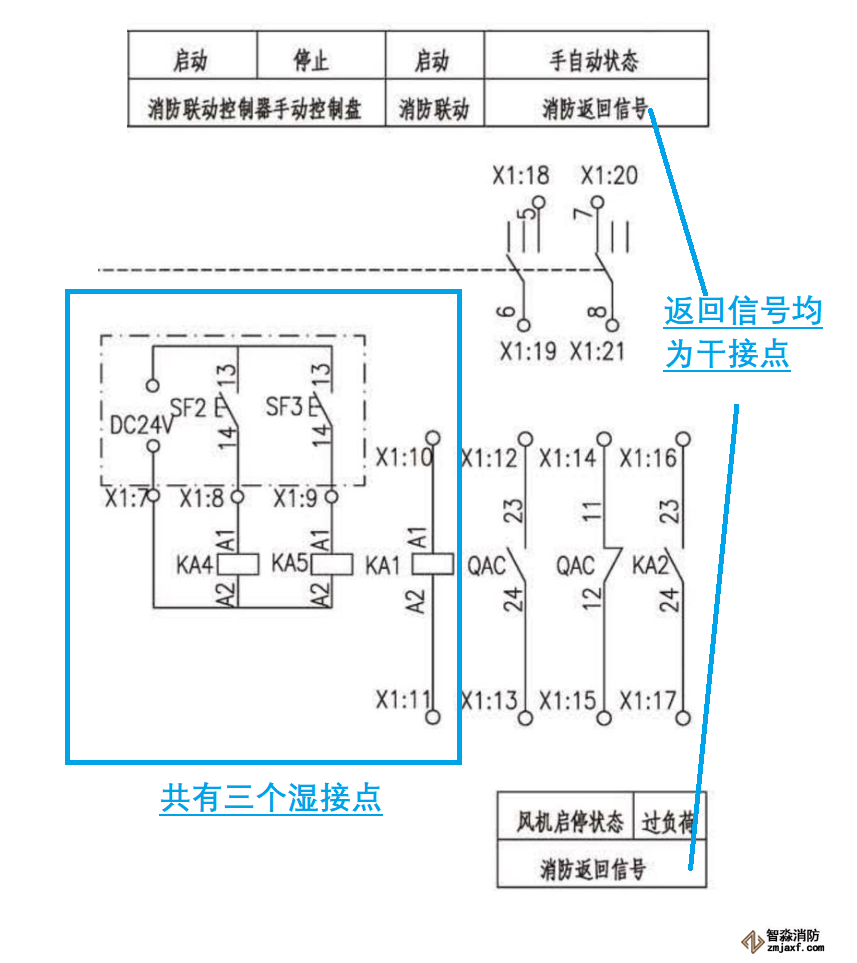

消防聯動控制器向消防泵控制柜發出的信號:(濕接點)

聯動觸發信號(自動啟動,總線) 和手動控制信號(手動啟、停,專線),兩種信號均為DC24V有源觸點,消防信號中間繼電器設于消防水泵控制箱內,滿足GB50116-2013第4.1.1條,4.1.3條。

消防聯動控制器接收的消防泵控制柜發出的信號:(干接點)

水泵的運行、故障信號,以無源觸點形式發出,通過總線模塊返回。

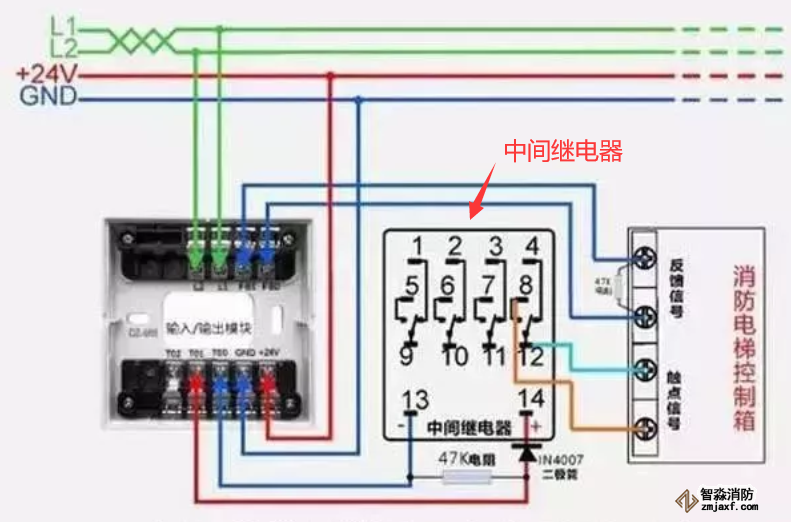

(濕接點實物實例圖)

特點:

被接設備接入端無電壓,接入繼電器的13、14腳。

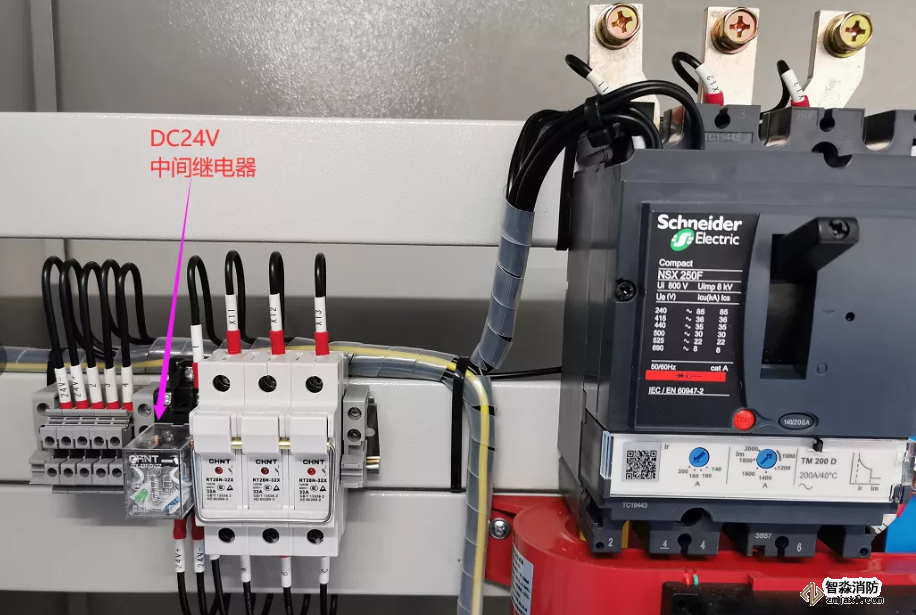

(干接點實物實例圖)

來源:供配電總工聯盟
