01、室內消火栓系統

室內消火栓系統組成

(1)消防給水基礎設施：包括消防水池、消防水泵、消防水箱、增壓穩壓設備等。該設施的主要任務是為系統儲存并提供滅火用水。

(2)給水管網：進水管、水平干管、消防豎管等，其任務是向室內消火栓設備輸送滅火用水。

(3)室內消火栓：含消防水帶、消防水槍、消防軟管卷盤、輕便消防水龍等，是供人員滅火使用的主要消防器材工具。

(4)系統附件：各種閥門、屋頂消火栓等。

(5)報警控制設備：可用于啟動消防水泵。

工作原理

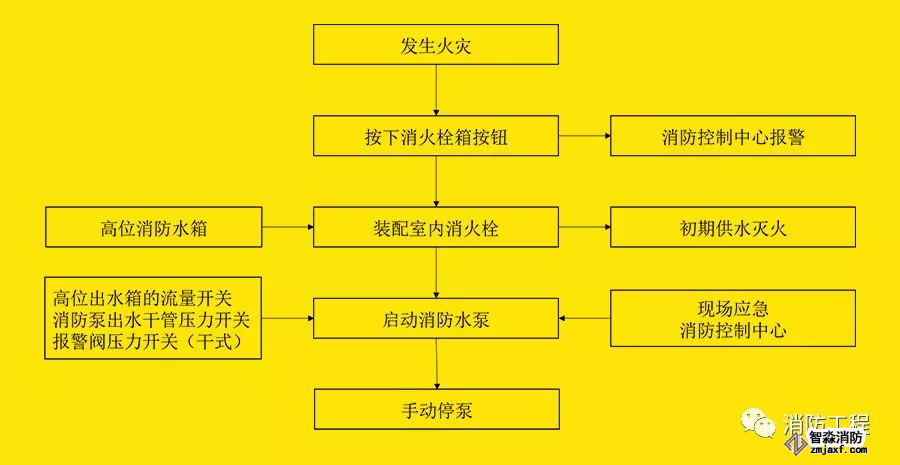

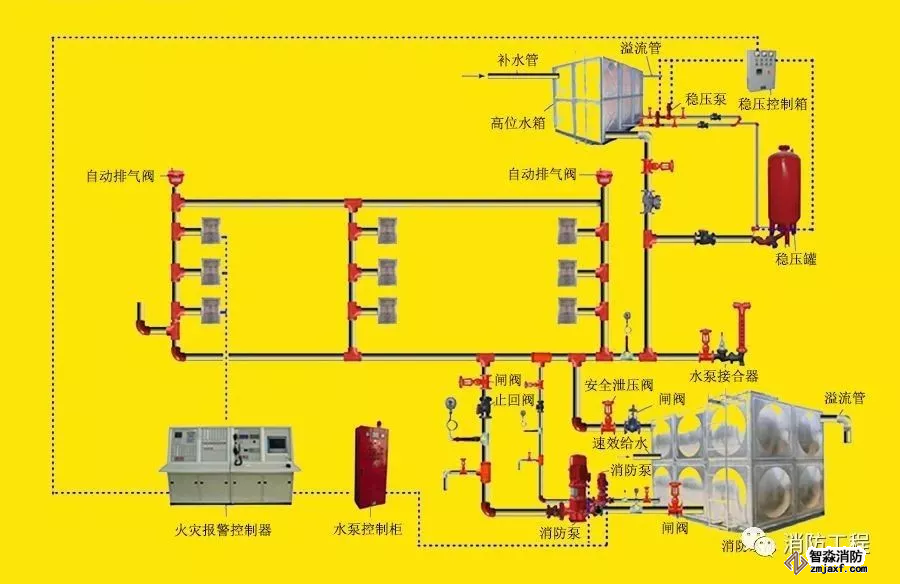

(1)消火栓系統動作流程圖

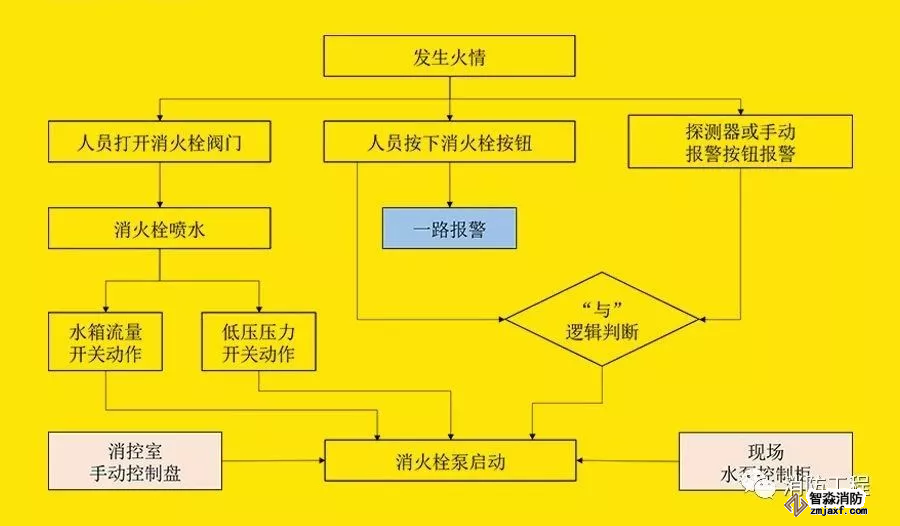

(2)濕式消火栓系統啟泵流程圖

02、濕式自動噴水滅火系統

(1)系統結構

由閉式灑水噴頭、水流指示器、濕式報警閥組以及管道和供水設施等組成，準工作狀態時管道內充滿用于啟動系統的有壓水的閉式系統。

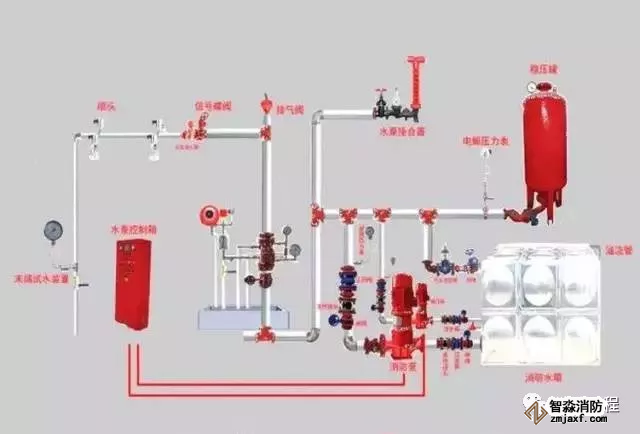

濕式系統結構示意圖

(2)工作原理

保護區域內發生火災時，溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟噴水。這時濕式報警閥系統側壓力降低，供水壓力大于系統側壓力(產生壓差)，使閥瓣打開(濕式報警閥開啟)，其中一路壓力水流向灑水噴頭，對保護區灑水滅火，同時水流指示器報告起火區域;另一路壓力水通過延遲器流向水力警鈴，發出持續鈴聲報警，報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號，完成系統啟動。系統啟動后，由供水泵向開放的噴頭供水，開放噴頭按不低于設計規定的噴水強度均勻噴水，實施滅火。

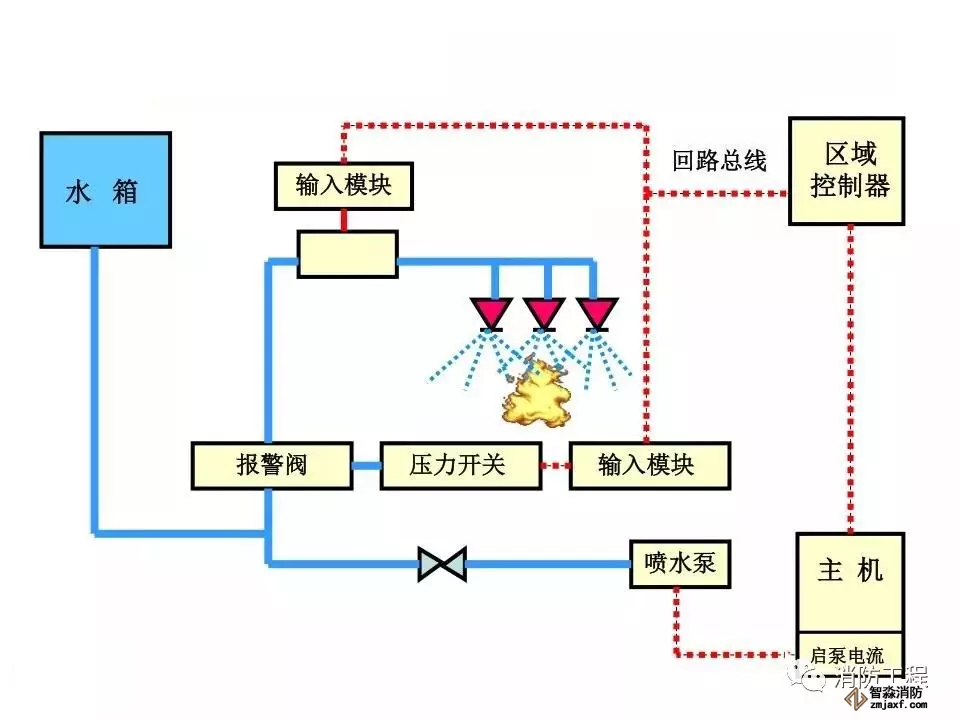

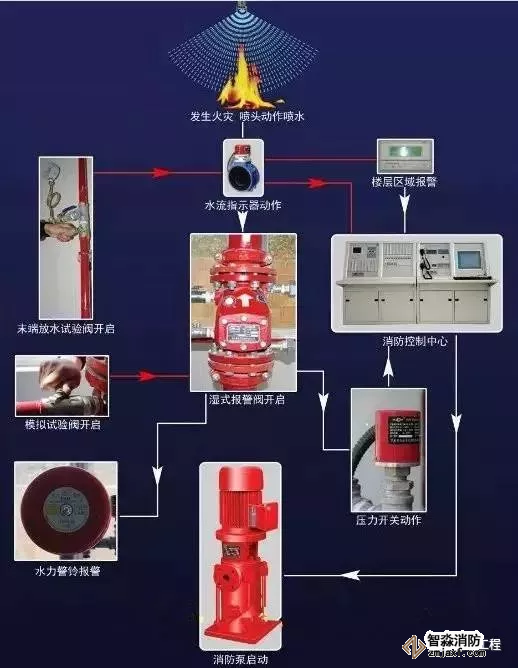

系統工作流程圖

03、干式自動噴水滅火系統

(1)系統構成

干式系統由閉式灑水噴頭、水流指示器、干式報警閥組，以及管道和供水設施等組成，而且配水管道內充滿用于啟動系統的有壓氣體。

(2)工作原理

保護區域內發生火災時，溫度升高使閉式噴頭玻璃球炸裂而使噴頭開啟釋放壓力氣體。這時干式報警閥系統側壓力降低，供水壓力大于系統側壓力(產生壓差)，使閥瓣打開(干式報警閥開啟)，其中一路壓力水流向灑水噴頭，對保護區灑水滅火，水流指示器報告起火區域，另一路壓力水通過延遲器流向水力警鈴，發出持續鈴聲報警，報警閥組或穩壓泵的壓力開關輸出啟動供水泵信號，完成系統啟動。系統啟動后，由供水泵向開放的噴頭供水，開放噴頭按不低于設計規定的噴水強度均勻噴水，實施滅火。

04、預作用自動噴水滅火系統

(1)系統結構

由閉式灑水噴頭、水流指示器、預作用報警閥組以及管道和供水設施等組成，準工作狀態時配水管道內不充水，由火災自動報警系統自動開啟雨淋報警閥后，轉換成為濕式系統的閉式系統。

預作用系統結構示意圖

(2)工作原理

保護區域出現火警時，探測系統首發動作，打開預作用雨淋閥以及系統中用于排氣的電磁閥(出口接排氣閥)，此時系統開始充水并排氣，從而轉變?yōu)闈袷较到y(tǒng)， 如果水勢繼續發展，閉式噴頭開啟噴水，進行滅火。這樣就克服了雨淋系統會因探測系統誤動作而導致誤噴的缺陷。如果系統中任一噴頭玻璃球意外破碎，則會從該 噴頭處噴出氣體，導致系統中氣壓迅速下降，降低監控開關動作，發出報警信號，提醒值班人員出現異常情況，但預作用雨淋閥沒有動作，所以系統不會噴水，從而 克服了濕式系統會因噴頭誤動作所引起誤噴造成水漬的缺陷。

05、高壓二氧化碳滅火系統

(1)系統結構

滅火系統主要由自動報警滅火控制系統、滅火劑儲瓶、瓶頭閥、啟動氣體儲瓶、電磁瓶頭閥、選擇閥、稱重裝置、單向閥、壓力開關、框架、噴嘴、管道等設備組成。

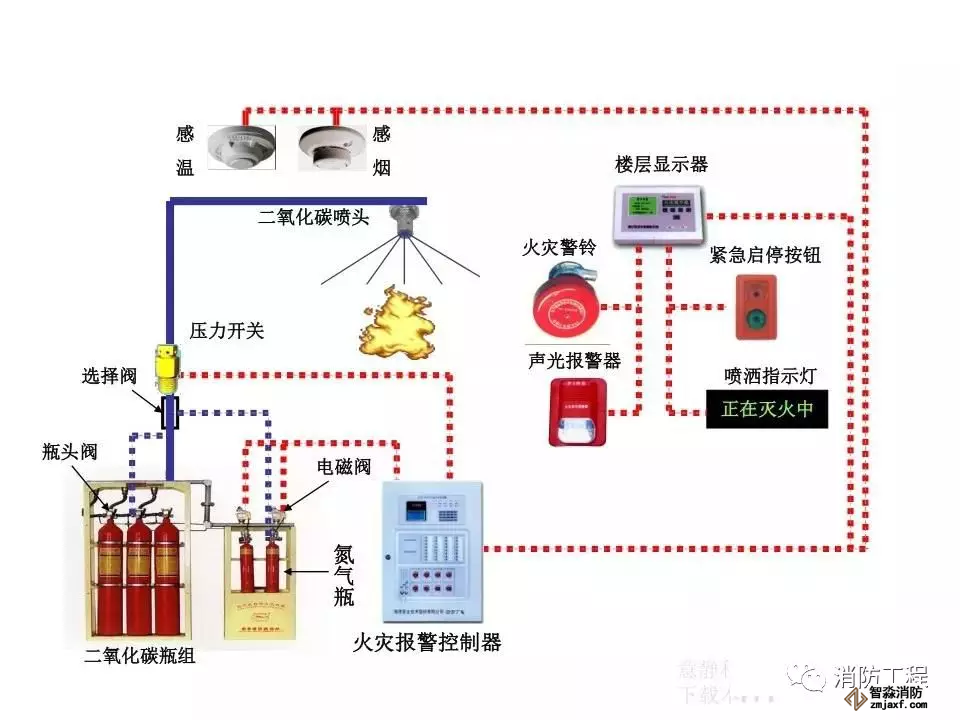

(2)工作原理

對于系統不同的控制方式，其工作原理如下：

1)自動控制

將報警滅火控制器上控制方式選擇鍵撥到“自動”位置時，滅火系統處于自動控制狀態，當防護區發生火情，感煙探測器與感溫探測器同時發出火災信號，報警滅火控制器即發出聲、光報警信號，同時發出聯動指令，關閉聯鎖設備，經過一段延時時間，發出滅火指令，打開電磁瓶頭閥釋放啟動氣體，啟動氣體通過啟動管道打開相應的選擇閥和瓶頭閥，釋放滅火劑，實施滅火。

2)電氣手動控制

將報警滅火控制器上控制方式選擇建撥到“手動”位置時，滅火系統處于手動控制狀態。當防護區發生火情，可按下手動控制盒或控制器上啟動按鈕即可按規定程序啟動滅火系統釋放滅火劑，實施滅火。在自動控制狀態，仍可實現電氣手動控制。

3)機械應急操作

當防護區發生火情，而控制器不能發出滅火指令時。應通知有關人員撤離現場，關閉聯動設備，然后拔出相應電磁瓶頭閥上的安全插銷，操作手柄即可打開電磁閥，釋放啟動氣體。啟動氣體打開選擇閥、瓶頭閥、釋放滅火劑，實施滅火。

4)緊急停止操作

當火災警報已發出，在延時時間內卻發現有異常情況，不需啟動滅火系統進行滅火時，可按下手動控制盒或控制器上的緊急停止按鈕，即可阻止控制器滅火指令的發出。

06、七氟丙烷滅火系統

(1)系統結構

滅火系統主要由氣流單向閥、低通高阻閥、電磁瓶頭閥、自鎖壓力開關、溶濟量表、液體單向閥、氣體報警滅火控制器、瓶頭閥、選擇閥、安全閥、高壓金屬軟管等設備組成。

(2)系統工作原理

對于系統不同的控制方式，其工作原理如下：

1)自動控制

將滅火控制器上控制方式選擇鍵撥到“自動”位置時，滅火系統處于自動控制狀態。

當保護區發生火情，火災探測器發出火災信號，經報警控制器確認后，滅火控制器即發出聲、光報警信號，同時發出聯動指令，相關設備聯動，經過一段延時時間，發出滅火指令，啟動裝置動作打開相應的選擇閥和瓶頭閥，釋放滅火劑，實施滅火。

2)電氣手動控制

將滅火控制器上控制方式選擇鍵撥到“手動”位置時，滅火系統處于手動控制狀態。

當保護區發生火情，按下手動控制盒或控制器上“啟動”按鈕，滅火控制器即發出聲、光報警信號，同時發出聯動指令，相關設備聯動，經過一段延時時間，發出滅火指令，啟動裝置動作打開相應的選擇閥和瓶頭閥，釋放滅火劑，實施滅火。

3)機械應急操作

當保護區發生火情，控制器不能有效地發出滅火指令時，應立即通知有關人員迅速撤離現場，打開或關閉聯動設備，然后拔出相應電磁閥上的插銷，向上扳動手柄即可，啟動裝置動作，開啟選擇閥、瓶頭閥，釋放滅火劑，實施滅火。

4)緊急停止操作

當發出火災警報，而在延時時間內發現不需啟動滅火系統進行滅火時，按下手動控制盒或滅火控制器上的“緊急停止”按鈕，即可阻止滅火指令的發出。

07、濕式自動噴水滅火系統

(1)系統構成

濕式自動噴水滅火系統(以下簡稱濕式系統)由閉式噴頭、濕式報警閥組、水流指示器或壓力開關、供水與配水管道以及供水設施等組成，在準工作狀態時，配水管道內充滿用于啟動系統的有壓水。

(2)工作原理

濕式系統在準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持管道內的充水壓力。發生火災時，在火災溫度的作用下，閉式噴頭的熱敏元件動作，噴頭開啟并開始噴水。此時，管網中的水由靜止變?yōu)榱鲃樱髦甘酒鲃幼魉统鲭娦盘枺诨馂膱缶刂破魃巷@示某一區域噴水的信息。由于持續噴水泄壓造成濕式報警閥的上部水壓低于下部水壓，在壓力差的作用下，原來處于關閉狀態的濕式報警閥自動開啟。

此時，壓力水通過濕式報警閥流向管網，同時打開通向水力警鈴的通道，延遲器充滿水后，水力警鈴發出聲響警報，報警閥組的壓力開關動作并輸出信號直接啟動供水泵。供水泵投入運行后，完成系統的啟動過程。
