星三角啟動現場接線注意事項

回顧

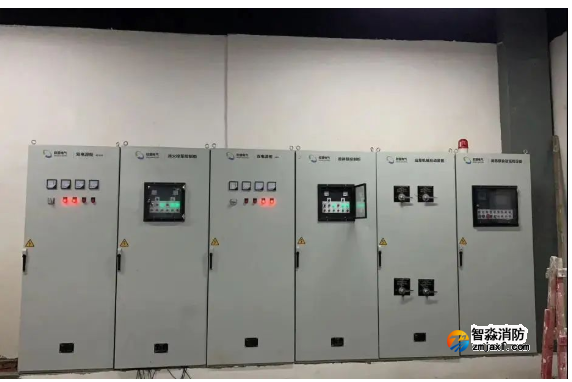

消防泵控制柜接線時可根據圖紙先把負荷側電線接上，再接電源接線。接線時應考慮幾個方面;

(1)  導線或電纜的選擇應滿足電壓等級、電壓降、發熱和機械強度要求，安裝要符合安全工作規程要求。

(2)  電機接線時應將接地端一起接上。

(3)  接線完畢要對接線進行核對和檢查，防止接線錯誤，必要時進行核相。

(4)  啟動電機前應對設備設施作絕緣電阻檢查和接線檢查，并手動檢查電機聯動的機械部分的運轉情況，確保無卡阻，當試驗時出現電機反轉時應調換相線。

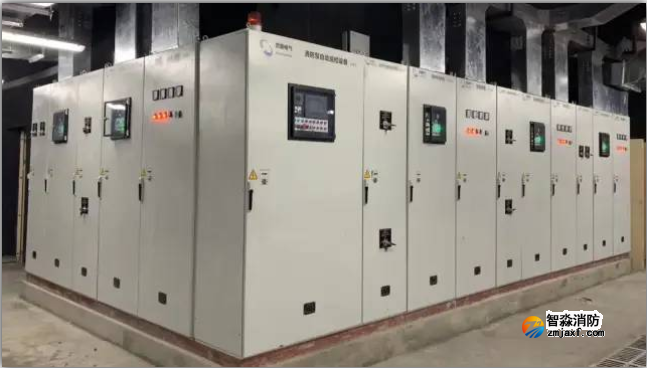

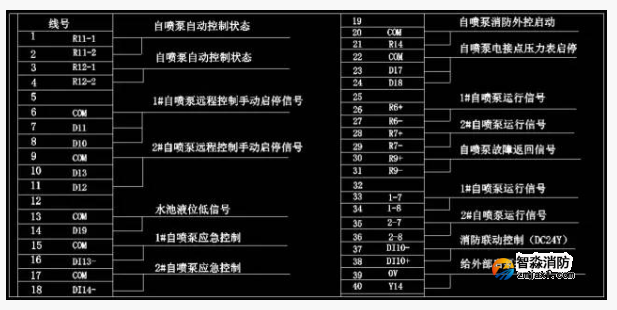

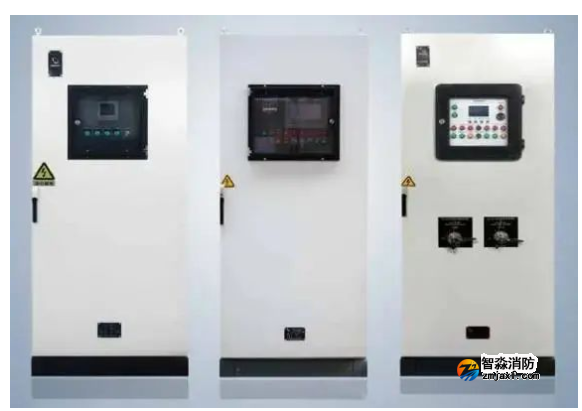

外部的啟動信號統一接線到端子，全部是無源模式，僅有一個例外，下文詳細介紹。舉例說明：將端子上 COM 和 DI4 短接，表示有外控信號，斷開表示沒有信號。水泵柜的啟動功能很多，應當根據現場需求相應選擇使用。

? R11-1/R11-2：面板上手自動旋鈕處于自動時輸出。

? R12-1/R12-2：面板上手自動旋鈕處于手動時輸出。

? DI1/DI0：處于手動時，DI1 啟動 1#泵，DI0 停止。

? DI3/DI2：處于手動時，DI3 啟動 2#泵，DI2 停止。

? DI9：低液位保護，停泵

? DI13-：不論手自動旋鈕處于哪個狀態，來信號啟 1#泵，信號消失停泵。

? DI14-：不論手自動旋鈕處于哪個狀態，來信號啟 2#泵，信號消失停泵。

? DI4：處于自動時，來信號啟泵，信號消失停泵。

? DI7/DI8：處于自動時，DI7 來信號啟泵(自保持)，DI8 信號停泵。

? R06+/R06-：1#泵運行反饋，無源觸點。

? R07+/R07-：2#泵運行反饋，無源觸點。

? R09+/R09-：故障反饋，無源觸點

? 1-7/1-8：1#泵運行反饋，無源觸點

? 2-7/2-8：2#泵運行反饋，無源觸點

? DI10+/DI10-：功能與 DI4 一致，當有 24V 信號時，啟泵。

? Y14/0V：當水泵運行時，輸出一個 24V 電壓。

電動機配線是動力配線的一部分。它是指由配電箱至電動機的一段配線，盡可能使用穿管配線，導線截面應滿足對電動機供電的要求。接線時應注意以下幾點：

(1)  用絕緣電阻表檢查電動機的絕緣電阻，500V以下的電動機用500V絕緣電阻表進行測試，測得的絕緣電阻值不應低于5MΩ。

(2)  檢查線路電源電壓與電動機銘牌上注明的額定電壓是否相符。

(3)  銅、鋁接頭與設備樁頭連接時，應可靠緊密接觸。銅芯線最小截面積不得小于1mm2，鋁芯線最小截面積不得小于2. 5mm2。

(4)  導線接近電動機的管口，離地不得低于100mm，應使用金屬軟管或塑料管保護，并適當留長些，以便伸縮；另一端與進線盒連接，并應有固定支點。

(5)  對于防爆式電動機，應在導線進入電動機的管口和電動機接線盒處塞上麻布或紗布帶，再澆上瀝青密封。

(6)  室內水平敷設時，離地低于2m的導線以及垂直敷設時離地低于1.3m的導線，均應穿鋼管或硬塑料管加以保護。管口套上護口圈，以免損傷導線。

(7)  電動機必須可靠接地或接零。

(8)  電動機電纜管的管口應在電動機接線盒附近，從管囗到接線盒間的導線應用金屬軟管保護，進電動機的導線應做滴水彎。

(9)  電動機的外殼應可靠接地，接地線應接在電動機指定的標志處。接地線截面通常按電源線截面的1/3選擇。

(10）電動機的引出線鼻子焊接或壓接應牢固，電氣接觸良好，裸露帶電部分的電氣間隙應符合規定。

若水泵的啟動方式為星三角，應該有 3+1 電纜兩根連接電柜供電端子和電機接線端子。
